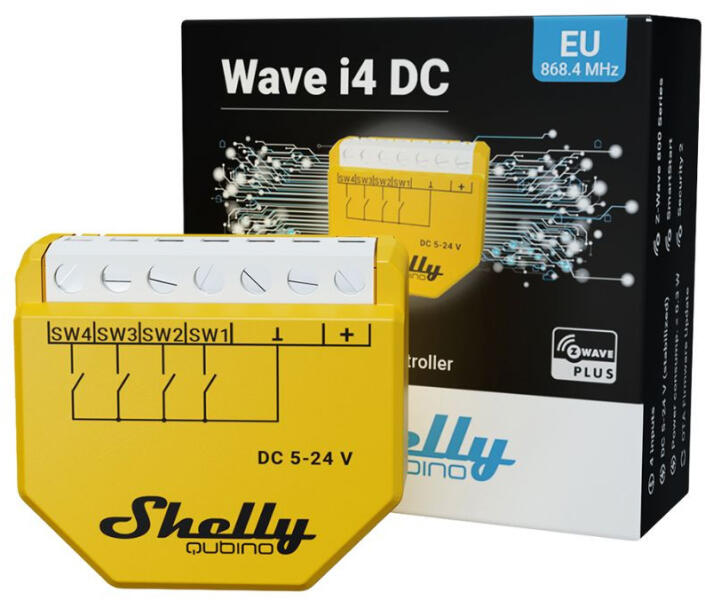

A Shelly Qubino Wave i4 DC modulban nincs relé, de akár 4 db egyenáramú kapcsoló állását érzékelve vezeték nélkül képes vezérelni más Shelly Wave reléket. Speciálisan az egyenáramú kapcsolókhoz tervezett verzió, mely alkamas kapunyitó motorok, riasztók, csengők és más egyenáramú eszközök állapotának figyelésére is. Z-Wave 800 eszköz, így szükség van a vezérléséhez egy Z-Wave hub-ra vagy USB koordinárorra.

A Shelly Qubino Wave i4 DC okosmodul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni. Az új Shelly Qubino Wave i4 DC a gyártónak egy speciális terméke, a Shelly Qubino Wave i4 egyenáramú verziója. Az i4 DC nem rendelkezik beépített relével, de akár 4 kapcsoló vagy más DC eszköz állapotát is képes érzékelni, és az alapján más Shelly Wave reléket képes vezérelni, vagy jelenetet indítani az átjáró segítségével. A Wave i4 DC a speciálisan egyenáramú kapcsolókhoz tervezett verzió, mely alkamas kapunyitó motorok, riasztók, csengők és más egyenáramú eszközök állapotának figyelésére is. Arra is használhatjuk, hogy vezeték nélkül "összekössünk" egy DC kapcsolót (pl. egy lakóautóban vagy lakókocsiban) egy máshol telepített Shelly Wave relére kapcsolt vezérlendő eszközökkel. A Shelly Wave i4 DC kapcsoló(k) mögé szerelve, a modul érzékeli a kapcsolók állapotának a változását, és Z-Wave-en keresztül képes kapcsolási parancsot küldeni Shelly Wave 1, Shelly Wave 1PM vagy Shelly Wave 2PM vagy más relék felé, akár többet csoportosan is vezérelve egy kapcsolással. Egy Shelly okosrelével párban használhatjuk tehát olyan esetekben is, ha a kapcsoló ;és a vezérelt fogyasztó egymástól távol esik, vagy csak kimaradt a vezetékezés a kettő között. Képes fogadni akár 4 db rákötött fizikai kapcsoló jelét is, és ezek mindegyikéhez akár 3 féle eseményt kapcsolni. A 3 féle kapcsolási módokhoz hozzárendelhetünk a Scene (Jelenet) funkcióban is különböző parancsokkal. A Shelly Wave i4 DC tehát használható fali fizikai kapcsolóról való jelenetvezérlésre is. Viszont a Wave i4 működéséhez, ahogy a többi Wave eszközhöz is szükséges egy Z-Wave hub vagy gateway, az eszköz közvetlenül a WiFi router-re nem tud kapcsolódni . Z-Wave hub-ok: A Shelly az alábbi Z-Wave hub-okkal tesztelte:

• Home Assistant
• Home Center 3
• Jeedom
• Homey
• SmartThings
• Hubitat

A Shelly Wave i4 DC-nek szüksége van a működéséhez egy állandó 5V-24V DC tápfeszültségre. A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és

• érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva,
• vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram.

Termékjellemzők:

• 5V-24V DC tápfeszültséggel kompatibilis, az állandó tápfeszültség és a kapcsolóktól/áramköröktől érkező tápfeszültség azonos kell, hogy legyen
• támogatja a gombkombinációkat is (gombonként 3 funkció) összesen 12 lehetőség modulonként (1x, 2x, hold down)
• közvetlenül más Z-Wave eszközök vezérlése association funkciók segítségével 8 lehetőség modulonként (1x, hold down)
• ideális kiegészítője a Shelly Wall Switch kapcsolócsalás (1-2-4 nyomógombos verziók)
• egyéb gyengeáramú berendezések bemeneti állapotainak érzékelésére is alkalmas lehet

Specifikációk:

• Bemenet: működtető DC feszültségszintet vár az "i" bemeneti sorkapcsokra
• Tápfeszülstség: 5-24V DC
• Alacsony készenléti fogyasztás: 0.3 W
• Kommunikációs protokoll: Z-Wave 800
• Z-Wave frekvencia: 868.4 MHz (EU)
• Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
• SmartStart: IGEN
• S2 titkosítás: IGEN
• Z-Wave repeater funkció: IGEN
• Vezeték nélküli firmware frissítés (OTA): IGEN
• Működési hőmérséklet: -20 - +40 °C
• Méret: 37 x 42 x 16 mm
• Súly: 37g

Szerelhetősége:

• A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
• DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható

A Shelly Wave i4-nek szüksége van a működéséhez egy állandó 5-24V DC tápfeszültségre. A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és

• érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva,
• vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram.

A Wave i4 kompatibilis a Shelly új villanykapcsoló családjának négy gombos "jelenet-vezérlő" kapcsolójával, ennek hátuljába bepattintva egyszerűen létrehozhatunk más eszközök (akár csoportos, vagy jelenet alapú) vezérlésére parancsokat a Shelly rendszerében. (A négy gombos fali kapcsoló nem a Shelly Wave i4 DC tartozéka, hanem külön rendelhető termék. ) Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
