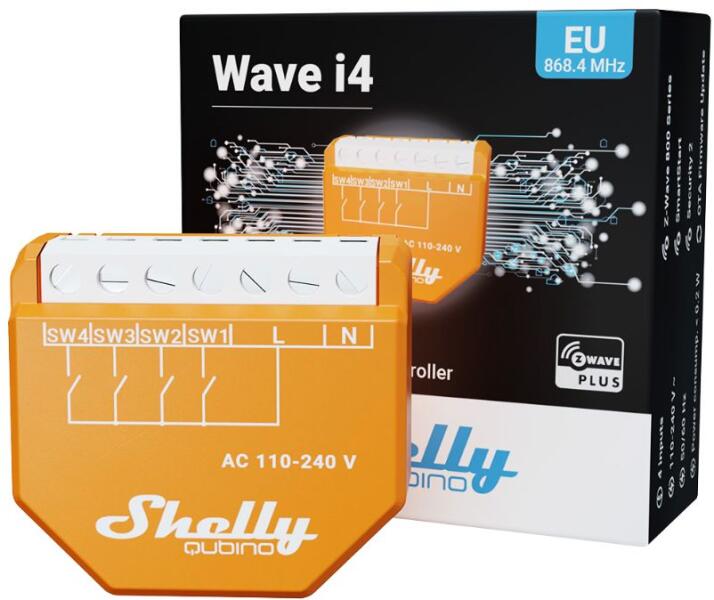

Shelly WAVE i4 vezeték nélküli okos bemeneti modul, Z-Wave protokollal

  Shelly WAVE i4 vezeték nélküli okos bemeneti modul, Z-Wave protokollal

Shelly WAVE i4 vezeték nélküli okos bemeneti modul, Z-Wave protokollal

6 995 Ft
Írjon véleményt!
Megközelítés:
A
B
Útvonaltervezés
Javasolt útvonal:

Ajánlataink a termékre



(1289 vélemény)Árukereső.hu Megbízható BoltBolt infó

Shelly WAVE i4 vezeték nélküli okos bemeneti modul, Z-Wave protokollal

6 995 Ft
+ 1 699 Ft szállítási díj
Szállítás: max 3 nap
irány a bolt »
okosotthon.bolt.hu
Termékleírás
A Shelly Qubino Wave i4 okosmodul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni.

A Shelly Wave i4 okosmodul kimeneti reléket nem tartalmaz, ez az eszköz a szerelvénydobozba, a kapcsoló/nyomógomb mögé szerelve képes bemenetként szolgálni. Tehát a modul sorkapcsaira kötött hagyományos kapcsolók/nyomógombok állapotváltozását érzékeli. Megtáplálható egyenáramról 12 VDC, (külön sorkapcson) 24-48 VDC és 230VAC váltóáramú feszültségekről, a kimeneti sorkapcsok között pedig száraz kontaktussal rendlekezik a vezérlés. A modul túlmelegedés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.

Bekötési rajz:

Párosítás : A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők.
Párosítás/eltávolítás/ gyári visszaállítás:

Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.

Z-Wave hub-ok: A Shelly az alábbi Z-Wave hub-okkal tesztelte:
  • Home Assistant
  • Home Center 3
  • Jeedom
  • Homey
  • SmartThings
  • Hubitat

Termékjellemzők:
  • 230V AC fázis nulla megtáplálás
  • támogatja a gombkombinációkat is (gombonként 3 funkció) összesen 12 lehetőség modulonként (1x, 2x, hold down)
  • közvetlenül más Z-Wave eszközök vezérlése association funkciók segítségével 8 lehetőség modulonként (1x, hold down)
  • ideális kiegészítője a Shelly Wall Switch kapcsolócsalás (1-2-4 nyomógombos verziók)
  • egyéb 230VAC bemeneti állapotok érzékelésére vagy fázis figyelésre is alkalmas lehet

Specifikációk :
  • Bemenet: fázist vár az "i" bemeneti sorkapcsokra
  • Tápfeszültség: 230 VAC
  • Alacsony készenléti fogyasztás: 0,3 W.
  • Kommunikációs protokoll: Z-Wave 800
  • Z-Wave frekvencia: 868.4 MHz (EU)
  • Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
  • SmartStart: IGEN
  • S2 titkosítás: IGEN
  • Z-Wave repeater funkció: IGEN
  • Vezeték nélküli firmware frissítés (OTA): IGEN
  • Működési hőmérséklet: -20 - +40 °C
  • Méret: 37 x 42 x 16 mm
  • Súly: 37g

Szerelhetősége:
  • A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
  • DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható
A Shelly Wave i4-nek szüksége van a működéséhez egy állandó 110-240V AC tápfeszültségre. A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és
  • érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva,
  • vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram.
A Wave i4 kompatibilis a Shelly új villanykapcsoló családjának négy gombos "jelenet-vezérlő" kapcsolójával, ennek hátuljába bepattintva egyszerűen létrehozhatunk más eszközök (akár csoportos, vagy jelenet alapú) vezérlésére parancsokat a Shelly rendszerében. (A négy gombos fali kapcsoló nem a Shelly Wave i4 tartozéka, hanem külön rendelhető termék. )

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
