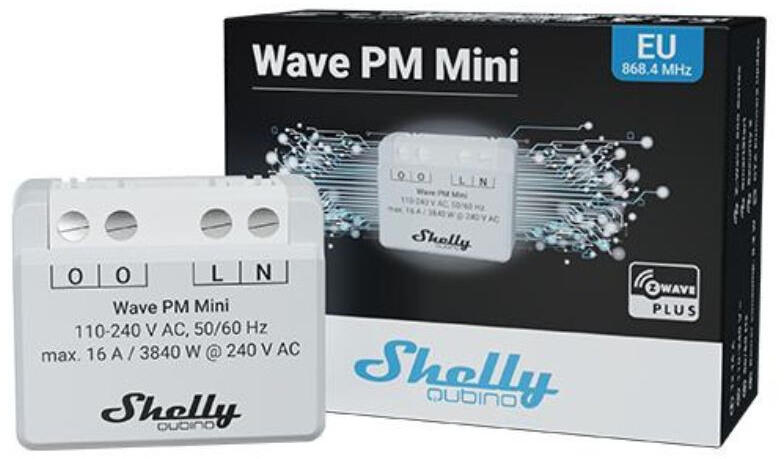

A Shelly Qubino Wave PM mini okosmodul egy szerelvénydobozba szerelhető, 1 áramkör mérésére képes, Z-Wave 800 eszköz. Így szükség van a működtetéséhez egy Z-Wave hub-ra vagy USB koordinárorra. Megtáplálása 230V AC váltóáramú feszültségekről történik. 16A maximális áram folyhat át rajta.

A Shelly Wave PM 230 VAC táplálású, fogyasztásmérős okosmodul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni. A Shelly Wave PM okosrelé modul, megtáplálása 230V AC váltóáramú feszültségről történik, a kimenetére kötött fogyasztó vagy fogyasztók összteljesítménye pedig maximum 3840Watt lehet (max. 16A). A modul túlmelegedés és túlterhelés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is. Párosítás:
A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők. Párosítás/eltávolítás/gyári visszaállítás: Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.
Shelly által tesztelt, kompatibilis Z-Wave hub-ok:

• Home Assistant
• Home Center 3
• Jeedom
• Homey
• Smart things
• Hubitat

Specifikációk:

• Kimenet:110-230 VAC
• Fogyasztó max. áramerőssége: 230 VAC 16A (rezisztív terhelés mellett)
• Alacsony készenléti fogyasztás: 0.3 W.
• Kommunikációs protokoll: Z-Wave 800
• Z-Wave frekvencia: 868.4 MHz (EU)
• Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
• Fogyasztásmérés: IGEN
• SmartStart: IGEN
• S2 titkosítás: IGEN
• Z-Wave repeater funkció: IGEN
• Vezeték nélküli firmware frissítés (OTA): IGEN
• Működési hőmérséklet: -20 - +40 °C
• Méret: 29 x 35 x 16 mm
• Súly: 19g

Szerelhetősége:

• A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
• DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
